10~20kg俯仰单轴云台,俯仰-90°~+90°范围可选-RS422接口支持Pelco云台协议和断电自锁

10~20kg俯仰单轴云台,俯仰-90°~+90°范围可选-RS422接口支持Pelco云台协议和断电自锁

分享

10~20kg俯仰单轴云台,俯仰-90°~+90°范围可选-RS422接口支持Pelco云台协议和断电自锁

  • 产品详情
  • 产品参数



█ 规格参数


规格型号

JSA-FPTZDU61T系列

最大承载

10~20kg

承载方式

顶载

传动方式

蜗轮蜗杆传动

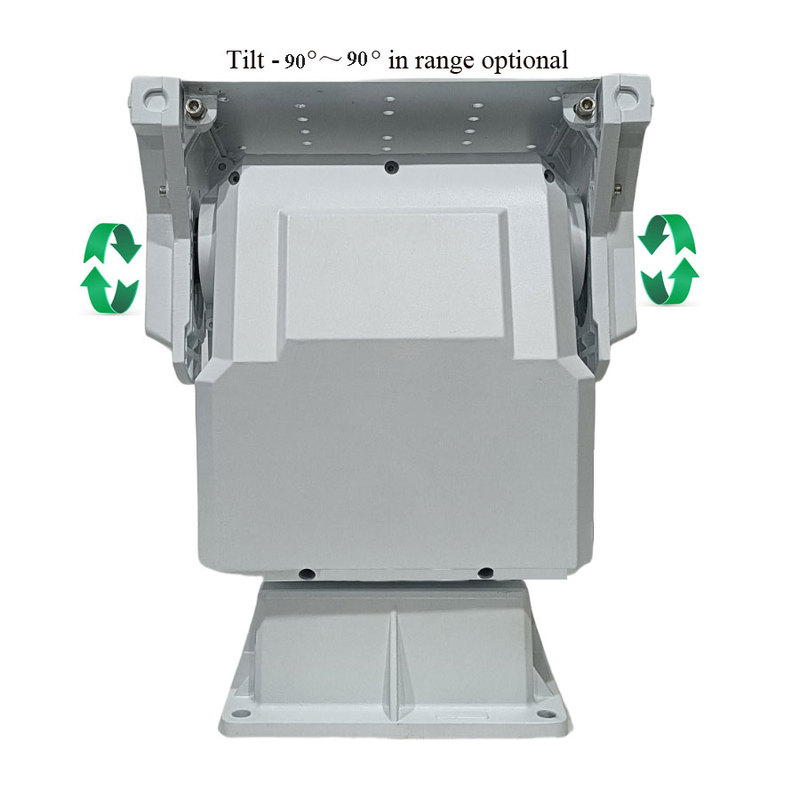

垂直范围

-90°~90°可选

垂直速度

0.1°～15°/S或0.01°～15°/S

重复精度

±0.1°，[可定制±0.01°]

预 置   位

≤200

巡航扫描

支持

扫描模式

巡航扫描/自动扫描

镜头预置

支持，可适应多种镜头

通讯协议

Pelco_D协议

波 特   率

9600

地 址   码

缺省为1

底部进线

标配：DC24V*1、RS422*1、RJ45*1、地线*1；可选按需定制其它线

顶部出线

标配：DC24V*1、DC12V*1、RS485*1、RJ45*1、地线*1；可选按需定制其它线

数据回传

可选配支持角度方位数据实时或查询回传

供电规格

DC24V±20%50/60HZ；≤100W

工作温度

-35℃~+65℃

工作湿度

<90%RH

防雷规格

支持设备级防雷，电源4000V,通讯视频信号2000V

防护等级

标配IP66;可选防盐雾处理

整机重量

≈17kg

整机尺寸

300mm×206mm×365mm


█ 产品尺寸


工业云台

█ 订货型号


产品型号
载重
/Kg
角度范围
速度范围
重复
精度
数据回传
顶部出线
底部进线
垂直
垂直
JSA-EFPTZDU61T20
20
-45°~45°
0.1°～15°/S
±0.1°
可选
RS485*1
AC24V*1
DC12V*1
公共地线*1
RJ45*1[4芯百兆]
RS485*1
AC24V*1
公共地线*1
RJ45*1[4芯百兆]
JSA-EFPTZDU61T15
15
-60°~60°
JSA-EFPTZDU61T10
10
-90°~90°
JSA-EFPTZDU61TH20
20
-45°~45°
0.01°～15°/S
±0.01°
JSA-EFPTZDU61TH15
15
-60°~60°
JSA-EFPTZDU61TH10
10
-90°~90°
项目定制款
根据客户项目需求在标款的基础上做定个性化定制，定制范围包括角度、速度、进线、出线、软件功能等


█ 物流包装信息

电动云台

设备净重
≈17kg
最大承载
10~20kg
供货周期
4~8工作日
规格型号
JSA-EFPTZDU61T系列
