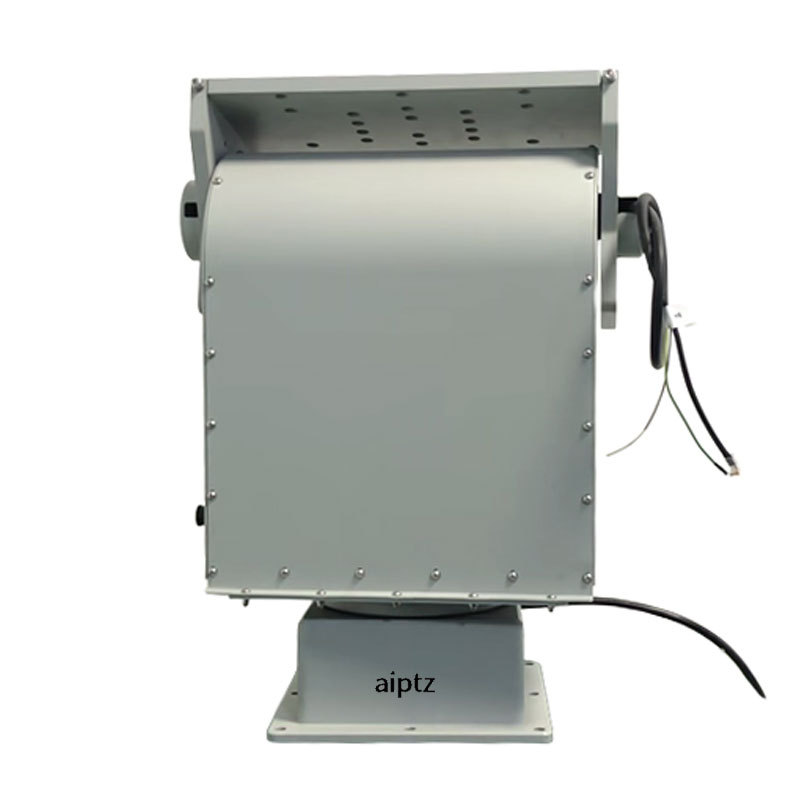

130Kg低速大扭矩承载云台,俯仰±30°支持Pelco_d协议与断电自锁

  • 产品详情
  • 产品参数




█ 规格参数


规格型号

JSA-EFPTZDU12130-S

最大承载

≤130kg

承载方式

顶载

传动方式

高强度蜗轮蜗杆传动

水平范围

0°～360°连续旋转

垂直范围

-30°~30°

水平速度

0.01°～7°/S

垂直速度

0.01°～7°/S

重复精度

±0.1°

预 置 位

≤200

巡航扫描

支持

扫描模式

巡航扫描/自动扫描

镜头预置

支持，可适应多种镜头

通讯协议

Pelco_D协议

波 特 率

9600

地 址 码

1

底部进线

DC48V*1、RS422*1、RJ45*1、地线*1；可选按需定制其它线

顶部出线

DC48V*1、DC12V*1、RS422*1、RJ45*1、地线*1；可选按需定制其它线

数据回传

支持角度方位数据实时或查询回传

供电规格

DC48V；≤200W

工作温度

-35℃~+65℃

工作湿度

<90%RH

防雷规格

支持设备级防雷，电源4000V,通讯视频信号2000V

防护等级

标配IP66; 可选防盐雾处理

整机重量

≈45kg

整机尺寸

337*264*469mm


█ 产品尺寸

智能云台

█ 订货型号


产品型号
载重/Kg
角度范围
速度范围
重复
   精度
数据回传
顶部出线
底部进线
水平
垂直
水平
垂直
JSA-EFPTZDU12100-S
100
0°~360°
-60°~60°
0.1°～15°/S
0.1°～7°/S
±0.1°
实时回传DC48V*1
DC12V*1
RS422*1
公共地线*1
RJ45*1[4芯百兆]		DC48V*1
RS422*1
公共地线*1
RJ45*1[4芯百兆]
JSA-EFPTZDU12120-S
120
-45°~45°
JSA-EFPTZDU12130-S
130
-30°~30°
JSA-EFPTZDU12100-H
100
0°~360°
-60°~60°
0.01°～15°/S
0.01°～7°/S
±0.05°
JSA-EFPTZDU12120-H
120
-45°~45°
JSA-EFPTZDU12130-H
130
-30°~30°
项目定制款
根据客户项目需求在标款的基础上做定个性化定制，定制范围包括角度、速度、进线、出线、软件功能等

设备净重
≈45kg
最大承载
≤130kg
供货周期
20~30工作日
规格型号
JSA-EFPTZDU12130-S
