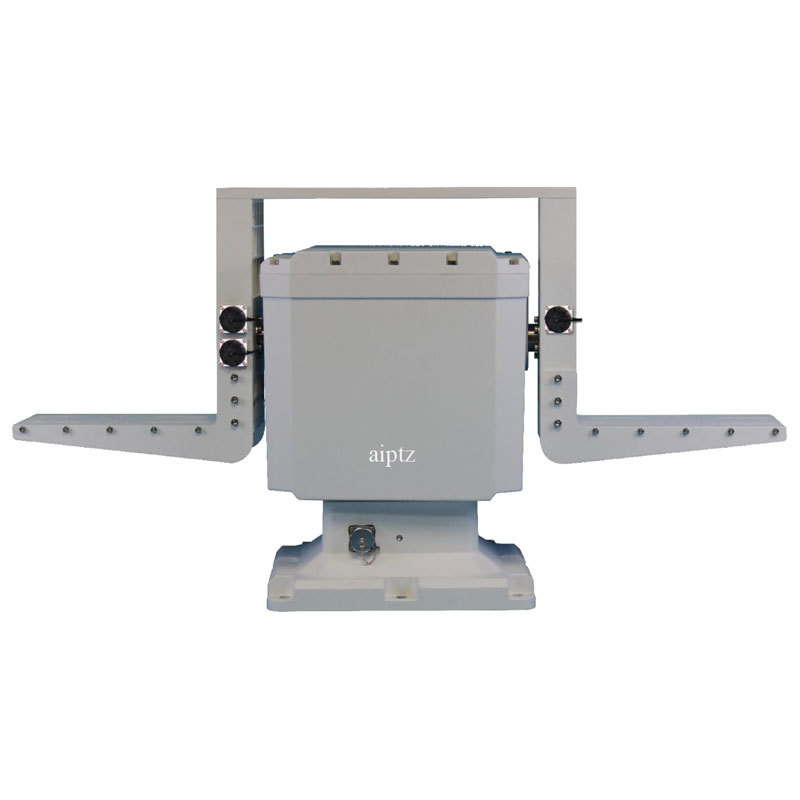

40Kg双侧载重云台,闭环伺服电机谐波传动-预置位重复精度±0.003°
40Kg双侧载重云台,闭环伺服电机谐波传动-预置位重复精度±0.003°
40Kg双侧载重云台,闭环伺服电机谐波传动-预置位重复精度±0.003°
- 产品详情
- 产品参数
█ 规格参数
规格型号 | JSA-EFPTZDUSO5D20K | JSA-EFPTZDUSO5D40K |
承载方式 | 双侧载 [左、右各占总承载的一半] | |
最大承载 | ≤20kg | ≤40kg |
传动方式 | 高精度闭环伺服电机谐波传动-[电机集成磁编码器] | |
水平范围 | 0°～360°连续旋转 | |
垂直范围 | -90°~90° | |
水平速度 | ≤150°/S | ≤125°/S |
垂直速度 | ≤150°/S | ≤100°/S |
重复精度 | 相对云台自身水平和垂直0°位：水平±0.003°；垂直±0.003° | |
预 置 位 | ≤200 | |
巡航扫描 | 支持 | |
通信接口 | RS422 | |
通讯协议 | Pelco_D | |
波 特 率 | 9600 | |
地 址 码 | 1 | |
底部进线 | DC48V/*1、RS422*1、GND*1、直通线：10/100M*1; 可选1000M型号：JSA-EFPTZDUSO5D40AK | |
顶部出线 | 左载：DC24V/2A*1、RS422*1、GND*1、直通线：10/100M*1; 可选1000M型号：JSA-EFPTZDUSO5D40AK | |
右载：DC24V/2A*1、RS422*1、GND*1、直通线：10/100M*1; 可选1000M型号：JSA-EFPTZDUSO5D40AK | ||
数据回传 | 支持角度方位数据实时或查询回传 | |
供电规格 | DC48V ±10% ；≤180W | |
工作温度 | -40℃~+70℃ | |
工作湿度 | <90%RH | |
防雷规格 | 支持设备级防雷，电源4000V,通讯视频信号2000V | |
防护等级 | IP67 | |
整机重量 | ≈43kg | |
整机尺寸 | 561*1034*303 | |
定制版本 | 支持在标款的基础上进行个性按需定制，定制联系：aiptz@jsa-cctv.com、微信：A380487881 | |
█ 产品尺寸
设备净重
≈43kg
最大承载
≤40kg
供货周期
10~20工作日
规格型号
JSA-EFPTZDUSO5D40K
